照明と色彩についてSCIとSCEの2方式を詳しくご紹介しております。
照明と色彩について
d/8（拡散証明・8°受光）方式
通常視覚評価と平均的に最も一致した光学系で、どのような試料にも対応しやすい、色彩測定における基本方式です。
光源からの光は、積分球の内壁面で拡散反射し測定試料面を均一に照明します。
試料面で反射した光のうち試料面と垂直な軸と8°の角度をなす方向の光が受光光学系に入射します。
この積分球を使った方式では、表面に多少の凸凹（繊維・建材・プラスチックしぼ等）がある試料でも拡散光で照明するため、測定器の向きによるバラツキをかなり抑えることができます。
尚、試料面からの正反射光を受光するSCI方式と正反射光を除去するSCE方式の２方式があります。
SCI（正反射光を含む）方式とSCE（正反射光を除去）方式
色は光沢など試料の表面状態の違いによって、色の見え方が異なることがあります。
SCI方式では、正反射成分も含めて測定しますので、試料の表面状態の影響が少なく、実際の色味の評価に有効です。
SCE方式では、正反射光を取り除いて測定するため、同じ色でも試料の表面状態によって測定値が異なります。
したがって、一般的な目視評価の状況に近い測定結果を得ることが出来ます。
SPIN
正反射光を含む
（全反射測定）
SPEX
正反射光を含まず
（拡散反射測定）
分光測色計と三刺激色彩計の違い
ある研究者の報告
色材、69 [8] [1996] 色彩計測とその評価技術 545
表2 分光光度計と光電色彩計の比較
| 分光光度計 | 光電色彩計 | |
|---|---|---|
| 長所 |
|
|
| 短所 |
|
|
色を定量化するとは…
試料を色彩計で測定すると何らかの数値によって表現されます。この数値化の方法はたくさん有り、業界・試料の種別・取引先・活用のしやすさ・目視との合致性等によって決められます。

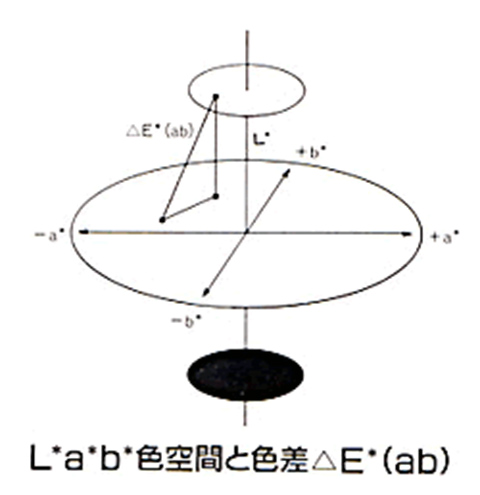

ここでは一番代表的な計算式、CIE（国際照明委員会）の Lab で説明してみましょう。
（以下 L*a*b* で表す）
これは三次元の座標上に試料の位置を表す方法で L*軸・a*軸・b*軸でその色を知る事ができます。
例えば、L* は明度＝濃度を表し 0.0 から 100.0 まで有り 0.0 が真っ黒、100.0 が真っ白を意味します。
a* はプラス側で赤味、マイナス側で緑味、b* はプラス側で黄味、マイナス側で青味を表します。
そしたら何かを実際に測色してみましょう。
L* = 58.5、a* = 40.7、b* = 61.1、これはある果物の測色値です。
多分、頭の中でイメージを描かれていることでしょう。
明度が 58.5 の明るさで、赤味が 40.7、黄味が 61.1、→ そうです。これはミカンの色です。
この様に簡単に物の色を測り、イメージし、そして記録してやることができます。
色の測定方法

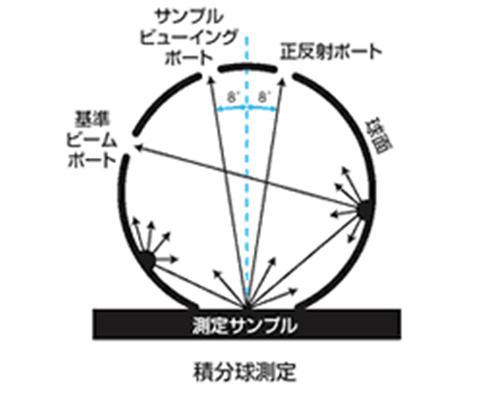

積分球測定
50年近くの間、調色システムの測色において主要な役割を果たしてきたのが、積分球をベースにした手段です。
ほとんどの積分球測色計は、“正反射光”を含んだ測定をおこなうことができます。球面にある小さなトラップドアを開くことによって、“正反射光”を測定対象から除外することもできます。
多くの場合、調色用のデータベースでは、この正反射光を測定対象の一部とした方が、より精度が高いとされています。
織物や表面がザラついたり不規則であるもの、また、表面が鏡のようなサンプルの場合、この測定方法が一番適していると言えます。
テキスタイルの製造メーカーや屋根ふきタイルの製造メーカー、防音素材の製造メーカーでは、ほぼ全ての業者において基幹ツールとして積分球分光測色計が採用されています。

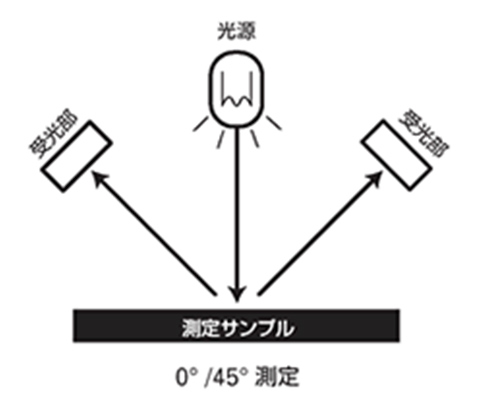

0/45（045/0）測定
0/45は、人間の目に最も近い“視覚”色で測定することができます。簡単に言えば、観者が色を判断するときに“正反射光”を除外する仕組みと同じです。
光沢のある雑誌に載っている写真を見ようとする場合、光源の反射が眼に入らないように、見る角度を調整するのと似ています。
0/45は、測定対象から正反射光を取り除き、人間が眼で見るのと同じ正確さでサンプルを計測するという点において、より効率的な手段と言えます。

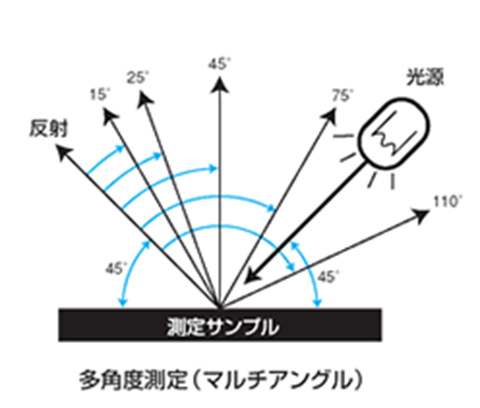

多角度測定（マルチアングル）
この10年ほどの間、車メーカーでは特殊効果色の使用が盛んにおこなわれてきました。
マイカ、パール系素材、貝殻の粉末、超微粒子カラーコーティング塗料、干渉塗料など、特殊な添加物を使用して、見る角度によって異なる色を作り出しています。
X-Rite社からバッテリー式携帯型多角度測定機器が発表されるまでは、この種の特殊効果色の測定には大型で高価なゴニオメーターが使用されていました。
X-Riteポータブル多角度測定機器は、世界中の主要な車メーカーとその関連する着色材のサプライチェーンに導入されています。
